Guľkové ložiská - guľky, ktoré roztáčajú svet.



Guľkové ložisko pozostáva z vonkajšieho krúžku, vnútorného krúžku, klietky, guličiek a často aj krytiek. Na oboch krúžkoch, vonkajších aj vnútorných majú guľkové ložiská hlbokú drážku, ktorá slúži ako obežná dráha guličiek, vďaka ktorým sa dokáže ložisko ľahko točiť a prenášať otáčky. Guľkové ložiská sú nerozoberateľné , bez mazacích otvorov avšak štandardne sú predmazané mazivom z výroby. Sú vhodné na zachytávanie radiálného a axialného zaťaženia a vhodné pre vysoké otáčky, kľudne aj 30 000 ot/min. v závislosti na mazaní. Ložiská sa vyrábajú v širokom rozsahu rozmerov.

  • Rozmery

Rozmery guľkových ložísk uvedených v rozmerových tabuľkách zodpovedajú medzinarodných štandardom .

  • Tesnenia

Guľkové ložiská môžu byť kryté buď gumovou krytkou - označenie RS - , alebo plechovou krytkou - označenie Z - ,buď z jednej strany alebo z oboch - v takom prípade ide pred označenie 2, teda 2RS , 2Z alebo ZZ.

Gumová krytka je vlastne navulkanizovaná kovová krytka , ktorá je odolná od -30°C do +110°C .

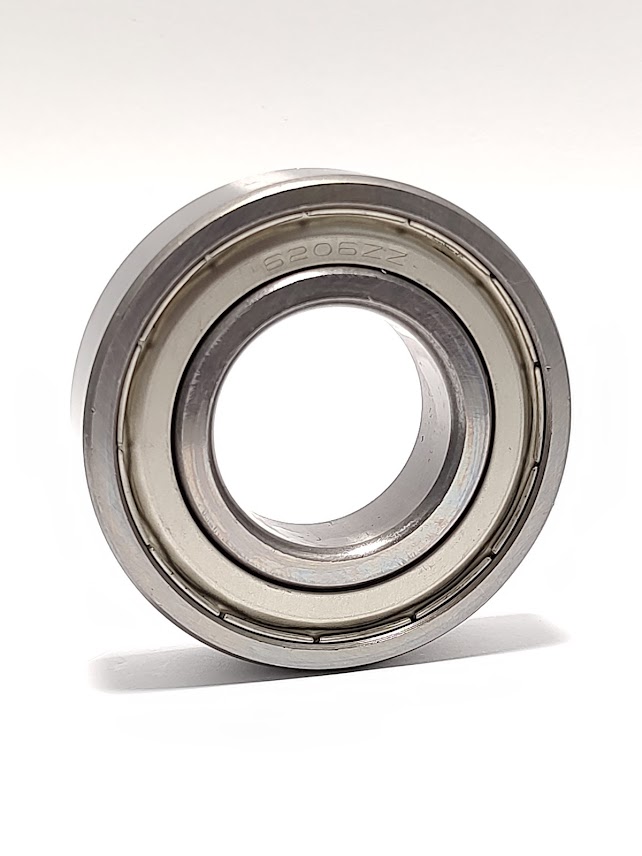

Ložisko s plechovou krytkou Z

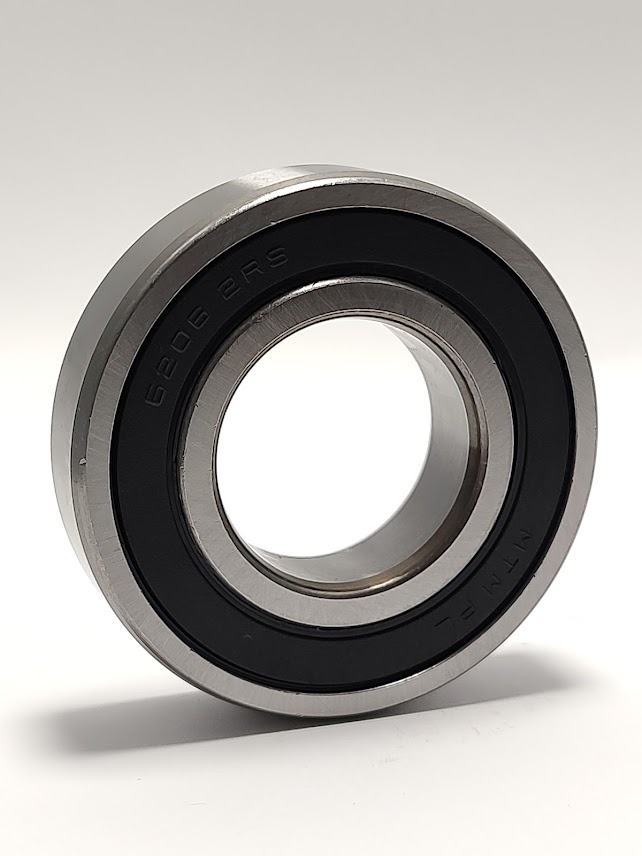

Ložisko s plastovou krytkou RS

  • Zaistenie ložísk s poistným krúžkom

Niektoré guľkové ložiská sa vyrábajú v prevedené s drážkou na vonkajšom krúžku. Táto drážka slúži pre zaistenie ložiska v telese. Takéto ložiská majú dodatkové označenie N (napríklad 6205N) , v prípade ložiska aj vrátane krúžku v balelní ide o označenie NR (napríklad 6205NR) . Pokiaľ je za číslom len písmeno N, v balení nie je krúžok ! Obchodné označenie krúžkov sa označuje písmenom R, napríklad R47 , kde číslo označuje vonkajší priemer ložiská, na ktoré je určené.

Ložisko s drážkou , označenie N , bez poistného R krúžku

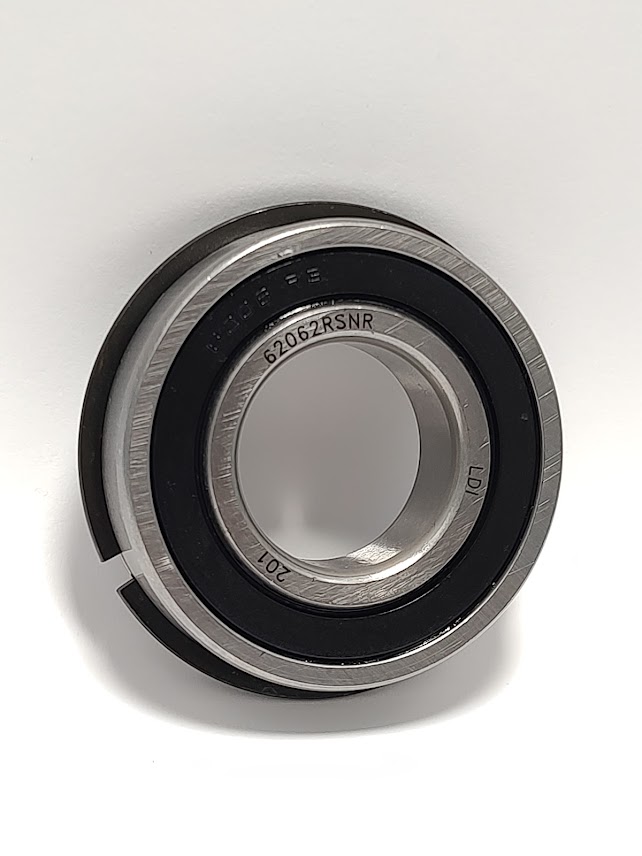

Ložisko s plastovou krytkou s poistným krúžkom R - označenie ložiska 6206 2RS NR



  • Klietky guľkových ložísk

Guľkové ložiská majú guľky uložené v lisovaných klietkach z oceľového plecho. Niektoré ložiská môžu mať aj napríklad masívnejšiu klietku z ocele, ktorá má označenie F , prípadne mosadznou klietkou, ktorá má označeni M. Na trhu sú aj ložiská s polyamidovou klietkou s označením TNH, TNGH a textitovou klietkou s označením TB. Čím ďalej, tým sa na trhu viac presadzujú a zamieňajú ložiská s textitou klietkou za tie, s oceľovou, pre jej lepšie vlastnosti a odolnosť.  Nenechajte sa ale zmiesť, textitová klietka na prvý pohľad vyzerá ako plastová, ale nie je to tak.

  • Presnosť a radiálne vôle

Guľkové ložiská sa štandardne vyhotovujú v prevedení P0 a P6. Pre niektoré použitia v náročných podmienkách na presnosť a vysokými otáčkami sa môžu použiť ložiská s označením P5 a P4. Opačný prípad sú radiálne vôle, ktoré sú potrebné pri veľkých vibraciách čí nárazoch. Štandardne majú ložiská bežnú vôlu, ktorá sa neoznačuje. V prípade potreby, aby ložisko znášalo zaťaženie sa používajú ložiská s označením C3,C4,C5 .

  • Označovanie a skratky guľkových ložísk

Označovanie guľkových ložísk , ktoré sú uvedené v rozmerových tabuľkách nám dokáže prezradiť špecifickosť daného ložiská. Zmeny od základného vyhotovania sa označuje znakmi podĺa STN 02 4608. Najčastejšie označenia sú:

OznačeniePríkladVýznam
RS6205RS Ložisko má pogumované tesnenie.
Z6205ZLožisko má kovové tesnenie.
ZN6205ZNLožisko má kovové tesnenie s drážkou na vonkajšom krúžku.
K6204KLožisko má kužeľovú dieru.
N6407NDrážka pre poistný krúžok.
NR6205NRLožisko má drážku s poistným krúžkom na vonkajšom krúžku.
TNH6207TNHPlastová kliestka .
TB6210TBTextitová klietka .
C36205C3Radiálna vôľa väčšia ako normálna.



  • Bežné vyskytovanie guličkových ložísk

Guličkové ložiská sa v bežnom živote vyskytujú aj v bežných zariadeniach či domácich spotrebičoch. Napríklad:

  • automatické kávovare
  • brúsky
  • vŕtačky
  • píly
  • zubná technika
  • automobily
  • ventilátory
  • ...a mnoho iné.
