Základne označovanie klinových remeňov.

Pri výbere klinového remeňa je dôležité poznať nielen jeho profil a šírku, ale aj správnu dĺžku. Na remeňoch a v katalógoch výrobcov sa môžeme stretnúť s označeniami Li, La, Lw alebo Lp. Čo jednotlivé skratky znamenajú a aký je medzi nimi rozdiel? Vysvetlíme vám, ako sa v označovaní dĺžok klinových remeňov jednoducho zorientovať.

Čo znamenajú označenia Li, La a Lw?

Ide o tri rôzne spôsoby určenia dĺžky klinového remeňa. Rozdiel spočíva v tom, na ktorej úrovni prierezu remeňa sa dĺžka meria.
  • Li (Inside Length) – vnútorná dĺžka remeňa.
  • La (Outside Length) – vonkajšia dĺžka remeňa.
  • Lw (Datum Length) – účinná, respektíve roztečná dĺžka remeňa.
  • Lp (Pitch Length) – označenie roztečnej dĺžky používané v niektorých starších a výrobných katalógoch.

Aký je rozdiel medzi jednotlivými dĺžkami?

1. Li – vnútorná dĺžka

Li označuje dĺžku meranú po vnútornej strane klinového remeňa. Ide o obvod najkratšej strany remeňa, teda jeho spodnej časti.

Toto označenie sa často používa pri klasických hladkých klinových remeňoch, napríklad profilov Z, A, B alebo C. Konkrétny spôsob označovania však závisí od výrobcu a typu remeňa.

2. La – vonkajšia dĺžka

La predstavuje celkovú dĺžku meranú po vonkajšom obvode remeňa, teda po jeho najdlhšej strane. Je to rozmer, ktorý možno orientačne zistiť meraním vonkajšieho obvodu starého remeňa.

3. Lw – účinná (roztečná) dĺžka

Lw označuje dĺžku meranú v určenej referenčnej vrstve prierezu klinového remeňa. Táto vrstva sa nachádza medzi vnútornou a vonkajšou stranou remeňa.

Pri meraní sa používa špeciálne zariadenie s meracími remenicami a stanoveným napnutím. Preto nejde o rozmer, ktorý by sme vedeli presne zistiť obyčajným meraním vnútorného alebo vonkajšieho obvodu.

V technickej dokumentácii sa môžeme stretnúť aj s označením Ld. Ide o normové označenie referenčnej dĺžky, ktorá sa v staršej terminológii označovala ako roztečná dĺžka Lp.

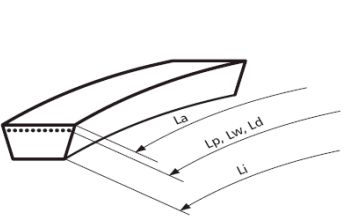

Ako si predstaviť rozdiel medzi Li, Lw a La?

Predstavte si klinový remeň v priečnom reze. Má lichobežníkový tvar a každá jeho časť má inú dĺžku obvodu:

  • Li – meria sa po spodnej, vnútornej strane remeňa.
  • Lw – meria sa v referenčnej vrstve vo vnútri prierezu.
  • La – meria sa po hornej, vonkajšej strane remeňa.

Platí teda, že vnútorná dĺžka Li je najmenšia, zatiaľ čo vonkajšia dĺžka La je najväčšia. Účinná dĺžka Lw sa nachádza medzi nimi.

Dajú sa dĺžky klinových remeňov navzájom prepočítať?

Áno, jednotlivé dĺžky sa dajú prepočítať, ale rozdiel medzi nimi nie je pri všetkých remeňoch rovnaký.

Závisí predovšetkým od profilu, výšky a konštrukcie remeňa. Preto nie je správne používať jednu univerzálnu hodnotu na prepočet medzi Li, Lw a La.

Pri hľadaní náhradného remeňa odporúčame vždy vychádzať z označenia konkrétneho výrobcu alebo z jeho technickej tabuľky rozmerov.

Ako správne zmerať klinový remeň?

Ak je pôvodné označenie na remeňi nečitateľné, prípadne už chýba, môžete si pomôcť orientačným meraním:

  1. Odstráňte remeň zo zariadenia a skontrolujte jeho profil.
  2. Pomocou pružného meracieho pásma zmerajte jeho vnútorný alebo vonkajší obvod.
  3. Zapíšte si nameranú hodnotu v milimetroch.
  4. Overte profil a spôsob označenia dĺžky v katalógu výrobcu.

Pozor: Starý opotrebovaný alebo natiahnutý remeň nemusí mať presne pôvodné rozmery. Ak je to možné, odporúčame skontrolovať aj označenie na jeho vonkajšej strane.

Na čo si dať pozor pri výbere náhradného remeňa?

Pri výmene klinového remeňa nestačí sledovať iba jeho dĺžku. Dôležité je dodržať aj správny profil, šírku a výšku remeňa.

  • Skontrolujte označenie profilu, napríklad Z, A, B, C alebo SPZ, SPA, SPB.
  • Overte, či je uvedená dĺžka vnútorná, vonkajšia alebo účinná.
  • Pri prechode na iného výrobcu overte príslušnú tabuľku rozmerov.
  • Dodržte predpísané napnutie remeňa podľa konkrétneho zariadenia.

Hľadáte správny klinový remeň?

V MARTINO SK vám pomôžeme s výberom vhodného klinového remeňa podľa profilu, rozmerov a označenia. Ak si nie ste istí správnou dĺžkou, pripravte si označenie pôvodného remeňa alebo jeho rozmery.

Potrebujete poradiť s výberom?
Zavolajte nám na 0940 002 489 alebo nám pošlite dopyt.

  •
